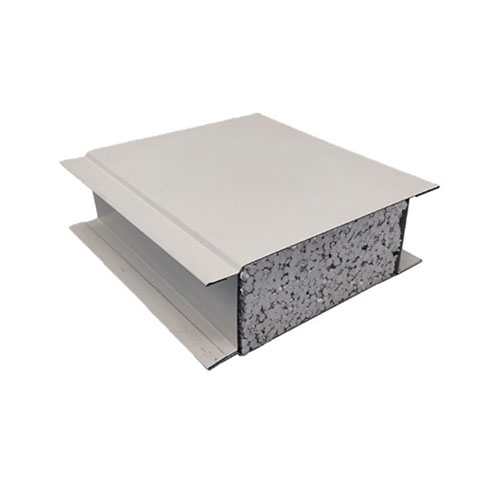

Banaketa-panela aseptikoa

Eraikuntza materialen fabrikatzaile gisa, Jason Building Materials-ek kutsadura gurutzatua saihesteko diseinatutako partizio-panel aseptikoak eskaintzen ditu. Panel hauek lodiera uniformea, egitura sendoa eta epe luzerako antzutasuna mantentzen duten gainazal iragazgaitzak eta garbitzeko errazak dituzte; Gainera, diseinu arina dute, instalazio, desmuntatu eta birkonfigurazio malguak ahalbidetzen dituena.

Zer da Aseptic Partition Panel?

Banaketa-panela aseptikoa diseinatzeko ardatz gisa zonifikazio garbia duen arazketa-panela bat da, eremuen arteko aire-zirkulazioa eta kutsadura-hedapen-arazoak zuzentzen dituena. Banaketa-panel arruntekiko desberdintasun nagusia lau ertzetako zigilatzeko egituran datza, instalatutako panel bakoitzaren artean zigilatzeko hesi bikoitza osatuz.

Gainera, zigilu bereziak konfiguratzen dira partizio-panelen eta sabai eta zoruen arteko loturetan, espazio independente bakoitzerako hermetikotasuna bermatuz eta garbitasun-maila ezberdineko guneen artean aire-fluxua saihestuz.

Zonifikazio aseptikoko partizioaren diseinua funtsezko puntuak

Banaketa-panel aseptikoekin partizioen diseinuan zentratu beharreko hiru nodo nagusi:

Aire-Presioaren Gradientearen Zonifikazioa— Presio-diferentzia positiboa5-15Pagarbitasun maila ezberdineko guneen artean mantendu behar da. Banaketa panelen hermetikotasun orokorrak zuzenean eragiten du presio-diferentziaren egonkortasunean.

Materialen transferentziaren isolamendua— Tailerreko materialaren pasabideetarako buffer gelak edo pasabide-leihoak gomendatzen dira. Banaketa-panelen irekidurak zigilatu behar dira, zona gurutzatutako aire-fluxuen trukea saihesteko.

Langileen Sarbide Kontrola— Zona ezberdinen artean aire-dutxak edo aldagelak jartzen dira. Ateen baoen inguruko partizio-panelek sendotu behar dute, metalezko ateen markoekin instalatuta egituraren indarra hobetzeko.

Gomendatzen da aire-fluxua antolatzeko diagrama bat marraztea zonifikazio-diseinu-fasean, eremu bakoitzeko presio-diferentziaren norabidea eta aire-aldaketa-tasa-baldintzak argituz, ondoren partizio-panelen diseinuarekin eta hautapenarekin jarraitu. Jiesen taldeak xehetasunezko marrazkien diseinurako laguntza eman dezake.

Zehaztapen Teknikoak Oinarrizko puntuak

Panelaren lodiera:50 mm (estandarra) / 75 mm / 100 mm

Nukleoaren materialaren dentsitatea:Harkaitz artilea ≥ 120 kg/m³ / PU gutxi gorabehera 40 – 45 kg/m³

Zigilatzeko metodoa:Mihi eta zirrikitu + EPDM zigilatze-zerrendak / Aluminiozko aleazio-gila + zigilu hutsa

Aire hermetikotasun proba:Aire-ihes-tasa ≤%250Pa presio-diferentzia azpitik

Soinu isolamenduaren errendimendua:RW ≥ 30dB (50mm lodiera PU) / RW ≥ 35dB (75mm lodiera arroka artilea)

Eragin erresistentzia:10 kg-ko harea-poltsa 1 m-ko altueratik erorita, panelean kalterik sartu gabe

Aplikazio-industriak eta eszenatokiak

Farmazia-enpresa betetzeko tailerrak— Botika-barietate ezberdinen arteko isolamendu fisikoa kutsadura gurutzatua saihesteko

Elikagaien Gehigarrien Ekoizpen Tailerrak— Ekoizpen-eremu azidoen eta alkalinoen arteko bereizketa

PE Poltsak betetzeko tailerrak— Betetzeko eremuaren eta ontziratzeko materiala biltegiratzeko eremuaren arteko isolamendu garbia

Kosmetika Emultsionatzeko Tailerrak— Emultsio-tangaren eremuaren eta atseden-eremuaren arteko zonifikazio-kontrola

Hirugarrenen Saiakuntza Laborategiak— Mikrobiologia gelen eta areto fisiko eta kimikoen arteko zatiketa gogorrak

Beirazko partizioekin alderatzea

Beira-tabikeek argi-transmisio ona eskaintzen dute, baina ezin dute erabat zigilatzea lortu (zigilatzailea behar da beira eta gilaren arteko hutsuneetan, zigilatzailea zahartzeko eta askatzeko epe luzerako arriskuekin). Gainera, astunagoak dira (10 mm-ko beira tenplatua da gutxi gorabehera25 kg/m²).

Banaketa-panel aseptikoak opakuak diren arren, behaketa-leihoak arrazoiz instala daitezke horman (geruza bikoitzeko beirazko behaketa-leihoak, tamaina300 mm × 400 mm, hormaren lodiera berdinarekin), ikusmen-eskakizunak betez zigilatzeko osotasuna mantenduz.

Banaketa panelen kostua gutxi gorabehera da%40-%50beira-tabikeak, beira baino isolamendu termiko eta soinu-isolamendu errendimendu hobea dutenak.

Pertsonalizazio jarraibideak

Banaketa panelak parametro hauen arabera pertsonaliza daitezke:

Panelen irekierak— Behaketa-leihoetarako erreserba-postuak, pasabide-leihoetarako, aireztapen-zuloetarako, fabrikan aurrez moztuta, zuzenean in situ instalatuta.

Forma Bereziko Panelak— Angelu zuzenak ez diren izkinetarako edo tailer poligonaletarako, eman CAD marrazkiak, pertsonalizatutako ekoizpena benetako angeluen arabera.

Zutabeen estaldura-panelak— Altzairuzko egitura fabrikako zutabeak biltzeko, U formako edo L formako ekoizpen pertsonalizatua egiteko, behin-behineko fabrika eratzeak tokiko juntura murrizten du.

Aplikazio kasua

Jiangsu probintziako farmazia-enpresa batean prestatzeko tailer sendo batek ondoko bi produkzio-lerroen arteko isolamendu fisiko osoa behar zuen: A ekoizpen-lerroa zefalosporina sendagaiak ekoizten zituen eta B ekoizpen-lerroa ahozko prestakin arruntak ekoizten zituen.

Ez zen aire-fluxua edo langileen kutsadura gurutzatua onartu bi eremuen artean.75 mm-ko lodierako harkaitz artilezko zatiketa aseptikoko panelakhautatu ziren, tabikea sabaitik egiturazko zoru-lauza hutsunerik gabe hedatuz. Horma-hodietako bao guztiak zigilatu ziren.

Amaitu ondorengo presio-diferentzia probaren emaitzak:12Papresio positiboaren diferentzia mantendu zen ondoko guneen artean, partikulen difusiorik zonaldeetan detektatu gabe.

Zonifikazio-maila desberdinetako partizioaren konfigurazio-erreferentzia

Ohiko galderak

Q1: Zein da zatiketa panel aseptikoaren eta panel arruntaren arteko aldea?

A1: Funtsezko aldea lau ertz mailakatuko zigilatzeko egituran datza, instalatutako panel bakoitzaren artean zigilatzeko hesi bikoitza osatuz. Banaketa-panel arruntek normalean juntura soilak erabiltzen dituzte zigilatzeko tratamendurik gabe, eta horrek ezin du garbitasun gune desberdinen arteko hermetikotasuna bermatu.

Q2: Nola ziurtatu garbitasun gune ezberdinen arteko presio-diferentzia egonkortasuna?

A2: Partizio-panel itxiak erabiltzeaz gain, presio-diferentzia egonkortasunak espazioaren zigilatzea eskatzen du, sabaia, zorua, hodien irekidurak eta ateen hutsuneak barne. Instalatu ondoren, hermetikotasun-proba integrala egitea gomendatzen da, sistemaren zigilatzeko errendimendua egiaztatzeko.
